GB/T 1228鋼結構用高強度大六角螺栓標準規格尺寸表.
作者:hbjlh | 時間：2021-01-29 10:32:56

鋼結構用高強度大六角螺栓連接副標準：GB/T1228~1230國標

規格范圍：M12 ~ M30

材 質： 20MnTiB 、40Cr、35VB合金鋼

表面處理： 發黑、熱鍍鋅、達克羅

包 裝：紙箱



鋼結構用高強度大六角螺栓連接副屬于鋼結構摩擦型高強度螺栓連接使用的連接件，為高強度螺栓的一種，主要應用于鋼結構件的連接和固定。鋼結構螺栓一般等級為10.9級，也有8.8級，但較少采用，成套裝配。鋼結構用高強度螺栓分為二款，分別是大六角頭螺栓和扭剪型螺栓。大六角螺栓的標準為GB/T1228，每套包括一個高強度大六角螺栓GB/T 1228、一個鋼結構用高強度螺母GB/T1229和二個鋼結構用高強度墊圈GB/T1230，并應分屬同批制造。

鋼結構螺栓的出廠前檢驗標準：

為保證連接副軸力，我公司供貨的最大批量為3000套，即一批最大數量為3000套。每批次抽取8套進行連接副軸力的檢驗。我公司提供每批產品質量合格證書，并保證數據真實，具有可追溯性。公司配備鋼結構用高強度螺栓檢測各類數據用設備數臺。

鋼結構用高強度螺栓連接副的使用：

1.長度選用：L = L’ + ΔL，式中：

L –高強度螺栓公稱長度，L’ –連接板層總厚度，ΔL –附加長度，按下表：



螺紋規格 d

M12

M16

M20

M22

M24

M27

M30

大六角頭高強度螺栓

25

30

35

40

45

50

55

扭剪型高強度螺栓


25

30

35

40



2. 施工扭矩計算

GB/T1228~1231高強度大六角頭螺栓的施工是通過定扭矩扳手?jǐn)Q緊螺母，10.9s按保證扭矩系數供貨的螺栓連接副按下列公式確定施工扭矩：

T = KPcd. 式中：

T- 施工扭矩（N·m）、K-實測扭矩系數平均值、d-螺栓螺紋規格

Pc-螺栓施工預拉力（KN），按下表：

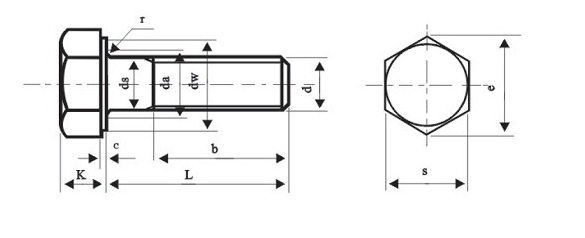

GB/T1228 鋼結構用高強度大六角頭螺栓型式尺寸

 GB/T1228 鋼結構用高強度大六角頭螺栓型式尺寸



螺紋規格 d

M12

M16

M20

M22

M24

M27

M30

螺距 P

1.75

2

2.5

2.5

3

3

3.5

c

max

0.8

0.8

0.8

0.8

0.8

0.8

0.8

min

0.4

0.4

0.4

0.4

0.4

0.4

0.4

da

max

15.23

19.23

24.32

26.32

28.32

32.84

35.84

ds

max

12.43

16.43

20.52

22.52

24.52

27.84

30.4

min

11.57

15.57

19.48

21.48

23.48

26.16

29.16

dw

min

19.2

24.9

31.4

33.3

38

42.8

46.5

e

min

22.78

59.56

37.29

39.55

45.2

50.85

55.37

k

公稱

7.5

10

12.5

14

15

17

18.7

max

7.95

10.75

13.4

14.9

15.9

17.9

19.75

min

7.05

9.25

11.6

13.1

14.1

16.1

17.65

r

min

1

1

1.5

1.5

1.5

2

2

s

max

21

27

34

36

41

46

50

min

20.16

26.16

33

35

40

45

49

b

L 公稱

<45

≥45

<55

≥55

<65

≥65

<70

≥70

<75

≥75

<80

≥80

<85

≥85

公稱

25

30

30

35

35

40

40

45

45

50

50

55

55

60

產品的機械性能：



性能等級

抗拉強度

屈服強度σ0.2

伸長率δ5

收率縮Ψ

σь

Mpa

%

%

Mpa

min

10.9S

1040～1240

940

10

42

8.8S

830～1030

660

12

45

實物拉力載荷：



螺紋規格d

M12

M16

M20

M22

M24

M27

M30

應力截面積mm2

84.3

157

245

303

353

459

561

拉力載荷       KN

10.9S

87.7～104.5

163～195

255～304

315～376

367～438

477～569

583～696

8.8S

70.0～86.8

130～162

203～252

251～312

293～364

381～473

466～578

當螺栓l/d≤3時，如不能做楔負載試驗，允許做芯部硬度試驗。芯部硬度值應符合下表。



性能等級

洛氏硬度

維氏硬度

 HRC

HV30

min

max

min

max

10.9S

33

39

312

367

8.8S

24

31

249

296

扭矩系數：

同批10.9S高強度大六角頭螺栓連接副的扭矩系數平均值為0.110~0.115。扭矩系數的標準偏差小于或等于0.010.扭矩系數測定時，預拉力控制范圍見下表。

8.8S高強度大六角頭螺栓連接副，客戶有要求，也可按保證扭矩系數供貨。



螺紋規格

M12

M16

M20

M22

M24
