鋼結構用高強度螺栓連接必須嚴格控制螺栓的長度。扭剪型高強螺栓的長度為螺頭下支承面至螺尾切口處的長度；對高強大六角頭螺栓應該再加一個墊圈的厚度，見圖"1（圖中!* 為板層的厚度；! 為螺栓長度）。
高強螺栓長度一般計算式如下：
L=L＇＇＋△L
其中△L=M＋NS＋3P
式中L—高強螺栓的長度；
L＇＇—連接板層總厚度；
△L—附加長度，即緊固長度加長值；
M—高強螺母公稱厚度；
N—墊圈個數，扭剪型高強螺栓為1，高強大六角頭螺栓為2
S—高強度墊圈公稱厚度
P—螺紋的螺距。
高強螺栓的緊固長度加長值=螺栓長度-板層厚度。一般按連接板厚加表L的加

長值，并取5mm的整倍數。

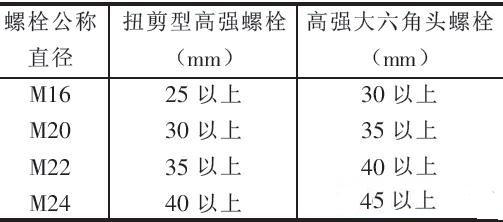

高強螺栓緊固長度加長值

高強度螺栓施工前，應按出廠批復驗高強度螺栓連接副的扭矩系數，每批復驗8套，8套扭矩系數的平均值應在0.110～0.150范圍之內，其標準偏差應小于或等于0.010。其扭矩系數復檢方法按GB50205《鋼結構工程施工質量驗收規范》規定進行。試驗后應在較短的時間內進行高強度螺栓的安裝。
高強度螺栓的施工扭矩按下式計算確定：
Tc=1.05k·Pc·d
Tc—施工扭矩(N·m)；
k—高強度螺栓連接副的扭矩系數的平均值；
Pc—高強度螺栓施工預拉力(kN)，見表1；
d—高強度螺栓螺桿直徑；
表1 高強度螺栓施工預拉力Pc (kN)
